Jakie rury wybrać do instalacji w ziemi?
| Materiał | Zastosowanie | Cechy |
|---|---|---|
| Rury preizolowane | Instalacje C.O. w ziemi | Najlepsze rozwiązanie, minimalizują błędy |
| Rura PEX | Instalacje C.O. w ziemi (alternatywa) | Tańsza alternatywa, wymaga rury osłonowej PVC |
| Polietylen (PE) | Zakopywanie rur | Elastyczny, odporny na korozję |
Dobór odpowiednich rur zależy przede wszystkim od przeznaczenia instalacji, panującego w niej ciśnienia oraz specyfiki gruntu. Na rynku najczęściej spotykamy rozwiązania z:
- polietylenu,
- PVC-U,
- miedzi,
- stali powlekanej,
- systemów wielowarstwowych.
Wśród inwestorów dużą popularnością cieszy się polietylen, ceniony za wysoką odporność na korozję, chemikalia i uszkodzenia mechaniczne. Najczęściej wybierane średnice, takie jak PE 25, 32, 40 czy 50 milimetrów, bezpośrednio decydują o wydajności przepływu wody. Kluczowym parametrem wytrzymałościowym jest klasa sztywności obwodowej, oznaczana jako SN2, SN4 lub SN8. Zastosowanie wyższej klasy, np. SN8, gwarantuje stabilność konstrukcji nawet w wymagającym terenie.
Podczas gdy rury PVC-U słyną z dużej sztywności, produkty wielowarstwowe z metalową wkładką umiejętnie łączą elastyczność z dużą wytrzymałością. Kupując materiały, zawsze zwracaj uwagę na wymagane atesty i certyfikaty potwierdzające ich jakość. Projektowanie systemu wymaga zrównoważenia budżetu z aktualnymi normami technicznymi oraz lokalnymi przepisami. Ostateczny wybór warto poprzedzić dokładną analizą warunków terenowych i skonsultować z doświadczonym wykonawcą specjalizującym się w infrastrukturze podziemnej.
Dlaczego rury PE sprawdzają się pod ziemią?
Polietylen (PE) zawdzięcza swoją popularność przede wszystkim niezwykłej elastyczności. Materiał ten doskonale sprawdza się w wykopach, ponieważ łatwo adaptuje się do ruchów gruntu, co skutecznie chroni konstrukcję przed pęknięciami. Jego ogromnym atutem jest również niewrażliwość na korozję elektrochemiczną oraz działanie większości chemikaliów, co znacznie wydłuża żywotność instalacji w wymagającym, wilgotnym środowisku. Dzięki znikomym nasiąkliwości, rury wykonane z PE nie ulegają degradacji pod wpływem wód gruntowych.
Kluczowym elementem zapewniającym szczelność całego systemu są metody łączenia segmentów. Wykorzystanie profesjonalnej zgrzewarki pozwala stworzyć jednolite, wyjątkowo wytrzymałe spoiny, które bez trudu wytrzymują wysokie ciśnienie robocze. W sytuacjach, gdzie praca ze zgrzewarką jest utrudniona, z pomocą przychodzą specjalistyczne złączki, znacząco usprawniające montaż w trudnym terenie. Niewielka waga polietylenowych elementów przekłada się na znacznie szybszy transport oraz łatwiejszą instalację w wykopie.
Odporność na uszkodzenia mechaniczne i uderzenia sprawia, że instalacje zewnętrzne wykonane z tego tworzywa oferują wieloletnią eksploatację bez ryzyka awarii, niezależnie od jakości czy rodzaju gleby, w której zostały ułożone.

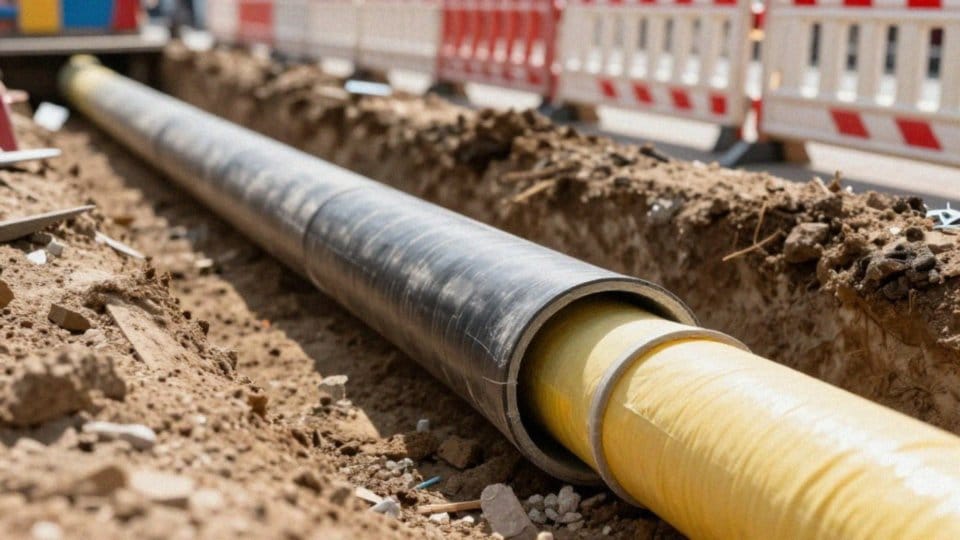

Kiedy stosować rury preizolowane w ziemi?
Rury preizolowane stanowią doskonałe rozwiązanie w instalacjach centralnego ogrzewania, skutecznie minimalizując straty energii podczas transportu nośnika ciepła. Sprawdzają się zwłaszcza na długich dystansach, gdzie kluczowa jest wysoka wydajność termiczna oraz odporność materiału na czynniki zewnętrzne.
Fabryczna izolacja gwarantuje pełną i równomierną ochronę, co eliminuje istotne ryzyko uchybów montażowych, jakie często zdarzają się podczas ręcznego docieplania rur w wykopie. Wybór gotowych systemów znacząco przyśpiesza prace instalacyjne. Dzięki temu ekipy mogą błyskawicznie przejść do prób szczelności oraz finalnego zasypywania wykopów.
Jeśli jednak budżet jest ograniczony lub trasa przesyłu krótka, warto rozważyć alternatywę w postaci rur PEX w osłonie PVC. Decyzja o konkretnym typie instalacji powinna zawsze uwzględniać kwestie:
- kompensacji wydłużeń termicznych,
- odpowiedniego zabezpieczenia mechanicznego trasy.
To właśnie te aspekty przesądzają o długoletniej niezawodności zarówno nowoczesnych kotłowni, jak i rozbudowanych sieci przesyłowych.
Izolacja rur: styropian czy pianka poliuretanowa?
Wybór między styropianem a pianką poliuretanową to w dużej mierze kwestia warunków gruntowych. Gdy ziemia pozostaje sucha, optymalnym wyborem będą płyty o podwyższonej gęstości, takie jak:
- EPS200,
- warianty HYDRO 036.
Taki materiał skutecznie ogranicza ucieczkę ciepła i zazwyczaj nie wymaga stosowania dodatkowej folii. Sytuacja zmienia się w miejscach o wysokim poziomie wilgoci, gdzie znacznie lepiej sprawdza się pianka poliuretanowa o strukturze zamkniętokomórkowej. Dzięki niskiej nasiąkliwości i doskonałej termoizolacyjności, można ją nanosić bezpośrednio na rury metodą natrysku lub wypełniać nią przestrzenie w wykopie. Jeśli instalacja nie posiada własnej osłony, warto rozważyć dodatkową warstwę pianki o grubości 20–30 mm.
Zdecydowanie odradzam natomiast stosowanie wełny mineralnej – kontakt z wilgocią w gruncie błyskawicznie pozbawia ją właściwości izolacyjnych. Jeśli natomiast planujesz montaż w miejscu narażonym na duże obciążenia, postaw na styropian o wytrzymałości na ściskanie rzędu 100–200 kPa. W newralgicznych punktach warto dodatkowo zabezpieczyć instalację:
- folią,
- specjalistyczną otuliną,
- w bardziej wymagających przypadkach – warstwą betonu czy kruszywa.
Pamiętaj, by ostateczną decyzję podejmować w oparciu o analizę norm technicznych oraz indywidualny budżet projektu. W razie wątpliwości, zawsze warto skonsultować się ze specjalistą, który pomoże dopasować najlepszy wariant do konkretnych warunków terenowych.
Na jaką głębokość układać rury i podsypkę?
| Parametr | Wartość | Uzasadnienie |
|---|---|---|
| Głębokość wykopu | około 1,2 m | dla lepszej izolacji |
| Minimalna głębokość | 80–100 cm | standardowa minimalna głębokość |
| Grubość otuliny piankowej | 20-30 mm | dla lepszej izolacji rur |
| Materiał izolacji rur | styropian o zwiększonej gęstości | zapewnienie odpowiedniej ochrony |
Głębokość układania rur jest ściśle uzależniona od regionalnych stref przemarzania gruntu, które w warunkach klimatycznych Polski wahają się od 80 do nawet 120 cm. Choć techniczne minimum dla większości instalacji oscyluje w granicach metra, dla pełnego spokoju i bezpieczeństwa najlepiej wykonać wykop na poziomie 1,2 m. Zbyt płytko umieszczone przewody doprowadzające wodę są bezpośrednio narażone na zamarzanie, co bywa prostą drogą do kosztownej awarii.
Fundamentem trwałości każdej instalacji jest odpowiednia podsypka piaskowa o grubości przynajmniej 10–15 cm. Tworzy ona stabilne, równe podłoże, które skutecznie izoluje rury przed kontaktem z ostrymi kamieniami czy nierównościami terenu. Po ułożeniu przewodu warto zadbać o jego prawidłowe otulenie – warstwa piasku powinna przykrywać wierzch rury na około 10–20 cm, gwarantując jej niezbędną stabilność.
W przypadku specjalistycznych produktów o wysokiej wytrzymałości, takich jak rury SN8, dopuszczalny jest montaż nawet na głębokości ośmiu metrów, o ile wymagają tego warunki gruntowe. Z kolei wszędzie tam, gdzie spodziewamy się dużego ruchu kołowego, montaż wymaga wzmocnienia w postaci płyt betonowych lub zbrojnych przekryć przejmujących nacisk gruntu.
Planując wykop, nie można zapominać o pozostawieniu miejsca na kompensację wydłużeń termicznych materiału. Ostatnim, kluczowym krokiem przed ostatecznym zasypaniem całości jest przeprowadzenie testu szczelności, co stanowi najlepszą inwestycję w bezawaryjną eksploatację na lata.

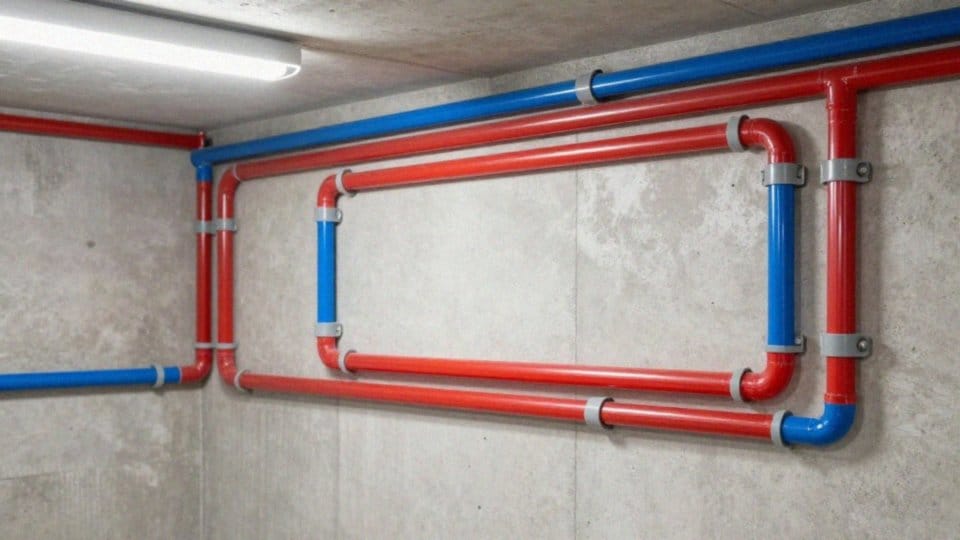

Jak kompensować wydłużenia i ruchy termiczne rur?
Rury PEX pod wpływem zmian temperatury wyraźnie pracują – przy różnicy rzędu 50 stopni Celsjusza dziesięciometrowy odcinek może wydłużyć się nawet o 10 centymetrów. Ignorowanie tego zjawiska prowadzi do groźnych naprężeń, dlatego kluczowe jest zaprojektowanie sprawnego systemu kompensacji. Dłuższe trasy najlepiej zabezpieczać:
- fabrycznymi kompensatorami osiowymi,
- bocznymi,
- elastycznymi pętlami.
W przypadku systemów wielowarstwowych świetnym rozwiązaniem są same giętkie fragmenty instalacji, które naturalnie absorbują ruchy termiczne. Bardzo ważne jest, aby rury osłonowe zapewniały materiałowi wystarczającą przestrzeń do pracy. Dzięki zachowaniu odpowiedniego dystansu minimalizujemy ryzyko niekontrolowanych przesunięć w punktach stałych, a w newralgicznych miejscach warto zadbać o ciągłość osłony. Fachowcy odradzają nadmierną liczbę łączeń na trasie, gdyż każde z nich może stanowić potencjalnie słaby punkt całej infrastruktury. Dbałość o prawidłową kompensację nie tylko chroni system przed awariami, ale też pozwala uniknąć kosztownych napraw w przyszłości. Planując montaż, trzeba pamiętać o precyzyjnym uwzględnieniu zakresu temperatur pracy oraz całkowitej długości instalacji. Takie podejście umożliwia optymalne rozmieszczenie punktów stałych i ślizgowych. Połączenie elastyczności polietylenu sieciowanego z przemyślanym projektem to najpewniejsza gwarancja niezawodności sieci przesyłowych układanych w gruncie.
Jak zabezpieczyć i przetestować rury po montażu?
Zanim na dobre zasypiesz wykop, upewnij się, że każdy element instalacji jest w pełni sprawny. Skrupulatnie sprawdź wszystkie zgrzewy PE oraz szczelność zastosowanych złączek. Warto powierzyć to zadanie fachowcowi, ponieważ profesjonalna kontrola spoiw minimalizuje ryzyko awarii jeszcze przed uruchomieniem przesyłu medium.
Najskuteczniejszą weryfikacją pozostaje test ciśnieniowy – polega on na wypełnieniu rur wodą lub powietrzem i obserwowaniu wskazań manometru przez czas określony w projekcie. Nawet niewielki spadek ciśnienia to sygnał ostrzegawczy, który pozwala na szybką naprawę, zanim teren zostanie ostatecznie wyrównany.
Dbałość o techniczną stronę montażu to także ochrona rurociągu. Podsypka piaskowa jest tutaj kluczowa, gdyż stanowi poduszkę eliminującą punktowy nacisk ostrych kamieni i stabilizuje rurę przy ruchach gruntu. W strefach intensywnie obciążonych, na przykład pod drogami dojazdowymi, rury powinny być dodatkowo wzmocnione płytami betonowymi lub żelbetowymi.
Pamiętaj też o ułożeniu folii ostrzegawczej wzdłuż trasy; to prosta metoda, która uchroni instalację przed przypadkowym uszkodzeniem podczas przyszłych robót ziemnych. Jeśli pracujesz z odcinkami stalowymi, pilnuj ciągłości izolacji antykorozyjnej i na bieżąco zabezpieczaj wszelkie zarysowania powstałe w transporcie.
Stosuj wyłącznie materiały z aktualnymi certyfikatami, które spełniają rygorystyczne normy budowlane. Na koniec sporządź kompletną dokumentację powykonawczą, dokumentując przebieg trasy zdjęciami wykonanymi przed zasypaniem – takie archiwum jest nieocenione przy ewentualnym serwisowaniu.
Odbiór instalacji w towarzystwie specjalisty to ostateczny krok, który daje pewność, że wszystko zrealizowano zgodnie z pozwoleniem na budowę. Dzięki takiemu podejściu unikniesz błędów projektowych, które w przyszłości mogłyby kosztować Cię wiele niepotrzebnych napraw.
