Jakie są rodzaje wtyczek elektrycznych na świecie?
| Typ wtyczki | Opis / Cechy | Przykładowe kraje użycia |
|---|---|---|
| A | Dwa równoległe, płaskie bolce | USA, Wietnam |
| B | Powszechna w Ameryce Północnej | USA, Japonia, Filipiny |
| C | Dwa równoległe okrągłe bolce | Europa kontynentalna |
| D | Trzy okrągłe bolce w kształcie trójkąta | Indie, Nepal |
| E | Dodatkowy bolec z uziemieniem | Francja, Belgia, Polska |
| F (Schuko) | Dwa otwory na przewody, sprężynujące blaszki do uziemienia | Niemcy, Austria, Hiszpania |
| G (brytyjska) | Trzy prostokątne bolce na planie trójkąta | Wielka Brytania, Irlandia, Cypr |
| H | Dwa płaskie bolce w kształcie litery V z trzecim bolcem uziemiającym | Izrael |
| I | Standard w Australii, Nowej Zelandii, Argentynie | Australia, Nowa Zelandia, Argentyna |
| J | Standard z uziemieniem | Szwajcaria, Liechtenstein |
| K | Standardowy model (C) z dodatkowym bolcem uziemiającym | Dania |
| L | Przypomina standardowe gniazdko (C) z prostokątnymi bolcami | Włochy, Chile, Urugwaj |
| M | Używana w RPA, Indiach | RPA, Indie |
| N | Powszechna w Brazylii i Afryce Południowej | Brazylia, Afryka Południowa |
Na całym świecie występuje aż 15 podstawowych standardów gniazdek elektrycznych, oznaczonych literami od A do O. Ta różnorodność to wynik historycznych różnic w rozwoju sieci energetycznych w poszczególnych zakątkach globu. Często spotykamy się z typem C, czyli popularnym Europlugiem. Dzięki dwóm okrągłym bolcom bez trudu podłączymy go w większości europejskich krajów.
Podobne rozwiązania, charakteryzujące się wyższym bezpieczeństwem dzięki uziemieniu, oferują typy E oraz F, szerzej znane jako Schuko. Zapewniają one ochronę poprzez wykorzystanie dodatkowego bolca lub charakterystycznych sprężynujących blaszek. Zupełnie inaczej podeszły do kwestii zasilania Ameryka Północna oraz Japonia, gdzie standardem są typy A i B z płaskimi stykami. Z kolei Wielka Brytania postawiła na typ G, który łatwo rozpoznać po trzech prostokątnych wtykach oraz wbudowanym bezpieczniku.
Oprócz wymienionych, istnieją też bardziej egzotyczne warianty, takie jak:
- typ D,
- typ H,
- typ I,
- typ J,
- typ K,
- typ L,
- typ M,
- typ N.
Te standardy odpowiadają lokalnym wymogom technicznym w miejscach tak odległych jak Australia, Szwajcaria, Włochy, Indie czy Brazylia. Ze względu na ten brak globalnej jednolitości, wybierając się w podróż do krajów operujących na innych systemach, warto pamiętać o zabraniu odpowiedniego adaptera.
Jak sprawdzić, jaką wtyczkę lub adapter zabrać?
Przygotowania do wyjazdu zacznij od sprawdzenia standardu gniazdek w kraju docelowym. O ile Wielka Brytania hołduje typowi G, o tyle na kontynencie europejskim królują głównie wtyczki:
- typ C,
- typ E,
- typ F.
Wybierając się za ocean, do Stanów Zjednoczonych czy Japonii, musisz zaopatrzyć się w adaptery typu:
- A,
- B.
Natomiast Australia wymaga standardu I. Pamiętaj też, że w niektórych miejscach, jak choćby we Włoszech, spotkasz mieszankę gniazd:
- L,
- C,
- F.
Kolejnym etapem jest weryfikacja wymagań technicznych Twojego sprzętu. Jeśli Twoje urządzenia wymagają bezpiecznego uziemienia, celuj w adaptery typu E lub F. Przy sprzęcie o dużej mocy, jak suszarki do włosów czy zasilacze do laptopów, kluczową kwestią staje się amperaż – upewnij się, że wybrany model wytrzyma takie obciążenie.
Wygodnym rozwiązaniem dla wielu podróżników jest zakup uniwersalnego adaptera z wymiennymi końcówkami, który zastępuje szereg pojedynczych wtyczek. Pamiętaj jednak, że tego typu akcesorium jedynie fizycznie dopasowuje wtyczkę do gniazdka, nie modyfikując napięcia prądu. Jeśli Twoja elektronika nie obsługuje różnych napięć automatycznie, koniecznie zabierz ze sobą dodatkowy konwerter.
Na koniec drobna wskazówka: planując pobyt w Wielkiej Brytanii, warto zweryfikować stan bezpiecznika wtyczki, a jeszcze przed spakowaniem walizki sprawdź w swoim hotelu, czy nie wypożyczają oni gotowych zestawów adapterów dla gości. Pozwoli Ci to zaoszczędzić miejsce w bagażu i uniknąć zbędnych zakupów.
Jak sprawdzić napięcie i częstotliwość zasilania?
Przygodę z dostosowaniem sprzętu do podróży najlepiej zacząć od rzutu oka na tabliczkę znamionową lub instrukcję obsługi. Gdy na etykiecie widnieje zakres napięcia od 100 do 240 V, oznacza to, że Twój gadżet bez trudu poradzi sobie z większością światowych sieci bez potrzeby stosowania dodatkowych konwerterów. Sprawa komplikuje się przy urządzeniach o stałym napięciu, jak choćby czajniki czy suszarki, które w obcym systemie wymagają zewnętrznego transformatora.
Standardy zasilania różnią się w zależności od szerokości geograficznej. Podczas gdy w Europie, Afryce czy większości krajów azjatyckich króluje 230 V i 50 Hz, to wybierając się do Ameryki Północnej lub niektórych rejonów Ameryki Łacińskiej, zderzysz się z 120 V przy 60 Hz. Z kolei Japonia stawia na unikalne 100 V. Takie rozbieżności bywają zabójcze dla urządzeń z silnikami indukcyjnymi lub tradycyjnymi zegarami elektrycznymi.
Aktualne dane o lokalnej infrastrukturze energetycznej bez trudu znajdziesz w sieci, przeglądając rzetelne bazy dla podróżników czy oficjalne portale rządowe odwiedzanych państw. Jeśli mimo to masz wątpliwości, możesz pokusić się o szybki pomiar multimetrem, o ile oczywiście dysponujesz wymaganymi uprawnieniami elektrycznymi – w razie niepewności zawsze bezpieczniej zaufać fachowcowi.
Pamiętaj, że zwykły adapter to tylko fizyczna przejściówka, która dopasuje kształt wtyczki do gniazdka, ale w żaden sposób nie przekształci parametrów prądu. Jeżeli zabierasz ze sobą urządzenie wymagające 230 V do miejsca z siecią 120 V, niezbędny okaże się porządny konwerter napięcia. Tylko w ten sposób ochronisz sprzęt przed ewentualną awarią i zapewnisz mu stabilne warunki pracy.

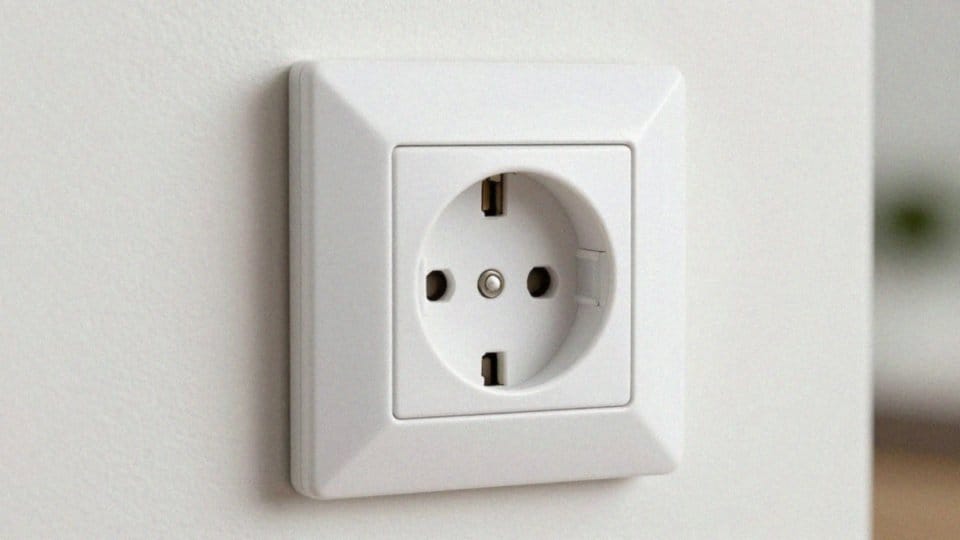

Jak działa uziemienie we wtyczkach i gniazdkach?
Uziemienie to fundament bezpieczeństwa w każdej instalacji elektrycznej. Jego podstawowym zadaniem jest bezpieczne odprowadzenie nadmiaru ładunków do ziemi w razie wystąpienia awarii czy zwarcia. Cały proces opiera się na połączeniu przewodzących elementów obudowy urządzenia z systemem ochronnym budynku, co skutecznie chroni zarówno użytkowników przed groźnym porażeniem, jak i samą elektronikę przed trwałym uszkodzeniem.
Współczesne instalacje wykorzystują różne standardy konstrukcyjne. Popularny w Polsce model francuski (Typ E) opiera się na wystającym bolcu w gnieździe, do którego idealnie pasuje wyprofilowany otwór we wtyczce. Inne rozwiązanie, znane jako system Schuko (Typ F), stawia na boczne, elastyczne blaszki stykające się z obrzeżami wtyczki. Z kolei standardy angielskie czy amerykańskie (Typ G, B lub I) integrują trzeci, wyraźnie wyodrębniony pin, który stanowi bezpośrednią ścieżkę dla przewodu ochronnego.
Oznaczenie 2P+Z na gniazdkach informuje nas o konstrukcji dwubiegunowej z pełnym uziemieniem, co okazuje się kluczowe dla wymagających urządzeń o wyższym poborze prądu. Warto przy tym pamiętać, że prostsze urządzenia dwużyłowe, zwieńczone płaskimi wtyczkami typu C, zostały pozbawione tego zabezpieczenia. Ich konstrukcja opiera się wyłącznie na izolacji, która w przypadku sprzętów o niskiej mocy jest wystarczająca.
Mimo to, jeśli producent przewidział uziemienie w Twoim urządzeniu, zawsze dbaj o wybór odpowiednich adapterów, które zapewnią nieprzerwaną ciągłość przewodu ochronnego. Używanie niewłaściwych przejściówek lub rezygnacja z uziemienia drastycznie podnosi ryzyko, zwłaszcza gdy dojdzie do uszkodzenia izolacji wewnętrznej. Dlatego właśnie nowoczesne budownictwo stawia na powszechne stosowanie gniazd z uziemieniem, wyznaczając tym samym najwyższe standardy bezpieczeństwa w naszych domach i biurach.
Jak ocenić obciążenie prądem gniazdka?
Aby bezpiecznie korzystać z energii elektrycznej, warto najpierw poznać możliwości własnej instalacji. Większość polskich gniazdek typu E lub F zaprojektowano do pracy z natężeniem 16 A przy napięciu 230 V, co przekłada się na górny limit mocy rzędu 3680 W. Zanim podepniesz pod jedną listwę kilka domowych sprzętów, sprawdź ich łączny pobór watów. Możesz łatwo oszacować natężenie prądu, dzieląc sumaryczną moc przez napięcie instalacji.
Pamiętaj, że niektóre urządzenia, jak:
- odkurzacze,
- pompy,
- nowoczesne płyty indukcyjne,
- ładowarki samochodowe,
- sprzęty o dużym apetycie na energię.
W momencie startu potrzebują chwilowo znacznie więcej energii, niż wynika to z ich standardowej pracy. Musisz również wziąć pod uwagę ograniczenia samych bezpieczników w domowej rozdzielnicy. Gdy natężenie przekroczy dopuszczalny próg, wyłącznik nadprądowy natychmiast przerwie dopływ prądu. Takie rozwiązanie nie tylko poprawia stabilność systemu, ale też pozwala rozłożyć ciężar zasilania na kilka linii.
Podczas zagranicznych wyjazdów zachowaj szczególną czujność wobec adapterów podróżnych. Budżetowe zamienniki często nie radzą sobie z dużym obciążeniem, co grozi ich przegrzaniem, a w skrajnych przypadkach – nawet pożarem. Jeśli masz jakiekolwiek wątpliwości co do stanu swojej instalacji, użyj profesjonalnego miernika lub po prostu poproś o opinię wykwalifikowanego elektryka. To najpewniejszy sposób, by czuć się bezpiecznie w swoim domu.
Dlaczego istnieje tyle standardów wtyczek?
Współczesna różnorodność systemów elektrycznych na świecie to wynik splotu historii, odmiennych ścieżek technologicznych oraz uwarunkowań ekonomicznych. Każdy kraj rozwijał własną infrastrukturę energetyczną we własnym tempie, co w minionych dekadach prowadziło do powstawania odizolowanych, lokalnych sieci. Brak wczesnej standaryzacji sprawił, że producenci wprowadzali autorskie projekty wtyczek, z których wiele przetrwało do dzisiaj.
Kluczową rolę w utrzymaniu tego stanu rzeczy odgrywa inercja infrastruktury oraz ogromne koszty potencjalnej modernizacji krajowych systemów. Państwa często decydują się na konserwację starych standardów, nawet jeśli pod względem technicznym ustępują one współczesnym rozwiązaniom. Istotne są również odmienne filozofie bezpieczeństwa; podczas gdy Brytyjczycy stawiają na bezpieczniki wbudowane bezpośrednio we wtyczkę, na kontynencie europejskim priorytetem stały się specyficzne konfiguracje uziemienia.
Mimo postępującej globalizacji nigdy nie doczekaliśmy się jednego, uniwersalnego standardu wtyczki. Zamiast tego, rynek wykształcił zapotrzebowanie na adaptery, które pozwalają podróżnym na bezproblemowe korzystanie z różnych gniazdek. Chociaż w przemyśle dominują ujednolicone normy IEC, sektor konsumencki pozostaje silnie rozdrobniony.
To mozaika wtyczek i gniazdek nie jest dziełem przypadku – to raczej namacalny dowód na znaczenie lokalnych regulacji, konserwatywnych przyzwyczajeń oraz specyficznych wymogów technicznych, które przez dekady kształtowały nasze bezpośrednie otoczenie.
